Burgenvermessung Wellheim
- Staatliches Bauamt Ingolstadt
- Scan und Aufbereitung des 3D-Modells sowie Erstellung von CAD-Plänen und weiteren Daten
Sicherung von Burgruine und Felsen der Burg Wellheim (Bayern)
Die Ruine der Felsenburg Wellheim im Landkreis Eichstätt liegt beherrschend auf einer wild zerklüfteten Jura-Felsformation im Urdonautal.
In spektakulärer Lage über dem Markt Wellheim sind auf der Oberburg der Bergfried und von den sonstigen Gebäuden der Kernburg Teile der Außenwände und Mauerreste erhalten.
Im Rahmen eines 3D-Dokumentationsprojektes konnte ArcTron 3D im Frühsommer 2017 neben einem hochdetaillierten 3D-Modell auch hochauflösende Orthofotos, CAD-Pläne und weitere digitale Planungsdaten für die anstehende Sanierung erheben.
Das digitale, hochaufgelöste photorealistische 3D-Modell der Burg entstand mittels eines bei ArcTron langjährig entwickelten 3D-Aufnahme- und Prozessierungs-Konzepts mit der 3D-Datenfusion von drohnen-basierter Photogrammetrie und kombiniertem terrestrischem 3D-Laserscanning.

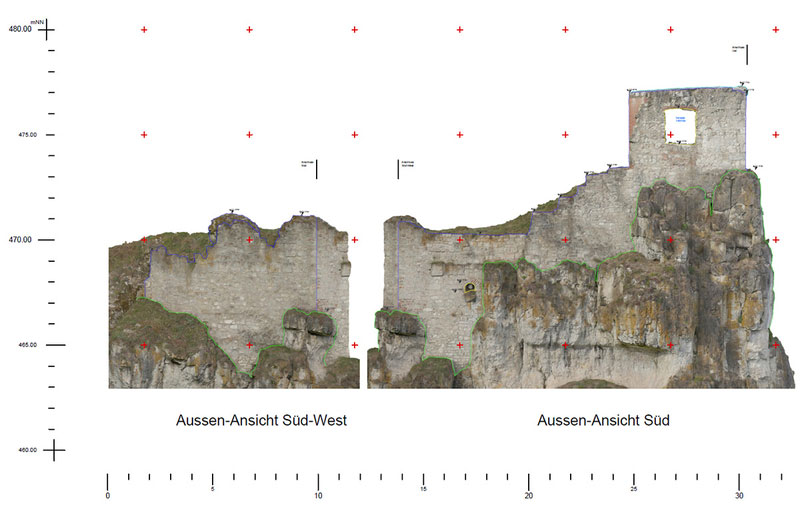

Das hochgenaue Ergebnis erlaubt nun in der Folge die Ableitung aller weiteren benötigten Daten (CAD-Pläne mit Grundrissen und Schnitten), maßhaltigen hochaufgelösten Orthofotos oder abgewickelten Mauerpartien.
Neben diesen Bestandsplänen werden die 3D-Daten auch für die Planung notwendiger Felsensicherungs-Maßnahmen verwendet.
