Für uns als Ingenieurbüro mit Jahrzehnte langer Erfahrung im hochwertigen 3D-Aufmaß mit unterschiedlichen Vermessungstechnologien ist die Software RealityCapture von Epic Games einzigartig! So schnell, so präzise und so leistungsstark war in unserem Einsatz noch kein anderes vergleichbares Produkt. Deshalb vertrauen wir, wenn es um die Verrechnung von Photogrammetriedaten und in der Kombination mit Laserscandaten von 3D-Punktwolken und die Erzeugung von 3D-Modellen geht, ausschließlich auf RealityCapture! We love it!
Aus Fotos 3-D-Modelle erstellen - jetzt mit dem passenden Photogrammetrie-Zubehör
CodedTargets für den Vermessungsalltag
Für einen verbesserten Workflow bieten wir Reality Capture Markers in Form von stabilen, wiederverwendbaren CodedTargets an. Warum wir diese selbst einsetzen liegt auf der Hand:
- Schnellere, genauere und optimierte Ausrichtung (Alignment)
- Vereinfacht den Registrierungsprozess bei komplexen Strukturen
- Manuelles Hinzufügen von Tiepoints nicht mehr notwendig
- Können auch als (Ground) Control Points verwendet werden
- Verbessern die Verschmelzung von aktiven und passiven Sensoren – Laserscans, Fotos und Videoframes
- Vorhandene Maßeinheit unterstützt, um Szenen zu skalieren
- Position automatisch markieren für höhere Genauigkeit
- Produziert und geeignet ausschließlich für die Photogrammetriesoftware RealityCapture
– 10x10cm CTs (Nummern 1-100) zur Vermessung kleiner und mittelgroßer Objekte oder Räumlichkeiten
– 15x15cm CTs (Nummern 301-350) für die Vermessung von Fassaden oder Hallen
– 50x50cm CTs (Nummern 01-20) für Drohnenphotogrammetrie, Luftvermessung in niedrigen und mittleren Flughöhen
– Coded ScaleBars 26x8cm (Nummern. 201-210) für die korrekte Skalierung. ScaleBars können mit CTs kombiniert werden
– Coded Markerpad Drehteller, Durchmesser 40 cm (Nummern 101-130) für die 360°-Erfassung von kleinen und mittelgroßen Objekten
Das RC-Tool „Detect Markers” (Markers erkennen) erstellt für jeden erkannten CT Verknüpfungspunkte. Es ist jedoch möglich, die Art der Kontrollpunkte nach der erfolgten Erkennung als Ground Control/Ground Test zu ändern.
Verschiedene CT-Größen können innerhalb eines Projekts kombiniert werden, wobei jedoch darauf zu beachten ist, dass jede CT-Nummer nur einmal pro Projekt verwendet werden darf. Dies gilt auch dann, wenn z.B. verschiedene Stockwerke eines Gebäudes vermessen werden. Um Fehler zu vermeiden, verwenden Sie für jedes Stockwerk oder jeden Bereich CTs mit unterschiedlichen Nummern (Beispiel: CTs 1-30 in Bereich 1 und CTs 31-60 in Bereich 2 etc.). Wenn RealityCapture während des Abgleichs zwei oder mehr gleiche CT-Nummern innerhalb eines Projekts erkennt, werden die Passpunkte auf mindestens zwei Bildern mit den Messabweichungen pro Bild in Pixeln angezeigt. Wenn ein bestimmter CT mehr als einmal verwendet wird und auf Fotos an verschiedenen Stellen innerhalb eines Projekts erscheint, müssen diese bestimmten Kontrollpunkte deaktiviert werden. (Sie können wählen, wie das System den Punkt behandeln soll: „Aktivieren“ oder „Deaktivieren“).
Außerdem muss sichergestellt werden, dass die CTs während des Aufnahmevorgangs nicht bewegt werden. Fotografieren Sie das Objekt, den Innenraum, die Fassade oder andere Bereiche von allen Seiten und Winkeln, ohne die CTs zu bewegen, bis der Messvorgang abgeschlossen ist.
Coded Targets für Drohnenbefliegungen
- Jedes Target ein anderes Motiv
- Für den Outdoor-Einsatz geeignet
- In der Größe 50 x 50cm
- Ideal für Drohnenbefliegungen
Drohnentargets werden in der Software RealityCapture je nach Kameraauflösung bis zu ca. 20m bis 30m Flughöhe automatisch erkannt.
Kurzanleitung für die Verwendung von Drohnen-Targets
Verteilen Sie die CTs um und innerhalb Ihrer Befliegungsfläche (Abb. oberhalb). Vor der Befliegung sollten alle CTs in deren Mittelpunkt mit einem Tachymeter oder GPS eingemessen und entsprechend benannt werden.
Die CTs sollten während/nach diesem Vorgang bis zum Abschluss der Befliegung NICHT bewegt werden. Wir empfehlen zu Beginn mindestens 3 Bildaufnahmen direkt über jeden Marker in unterschiedlichen Höhen (5-10m Höhe) durchzuführen, so dass die Coded Targets auf den Bildern gut sichtbar und erkennbar sind. Dann fahren Sie mit Ihrer Befliegung in gewünschter Höhe fort. Die Messpunkte dienen bei der Verrechnung als „Ground Control Points“ (Passpunkte) – so erhalten Sie die X, Y, Z Koordinaten.
1. Klicken Sie im optionalen Teil der Registerkarte ALIGNMENT auf die Schaltfläche „Detect Markers“ (Marker erkennen).
2. In der Werkzeugleiste „Detect Markers (Marker erkennen) wählen Sie den zu erkennenden Marker-Typ aus: “Circular, single ring, 20-bit” (Kreisförmig, einzelner Ring, 20-Bit)
3. Sie können im Feld “Required measurements” (Erforderliche Messungen) die bereits vorgegebene Zahl 1 wählen. (Mit dieser Option werden Markers herausgefiltert, die in weniger als der angegebenen Anzahl von Bildern gefunden werden. Sie können diese Eingabe bei Bedarf verändern.)
TIPP: Setzen Sie “Required Measurements” (Erforderliche Messungen) auf einen Wert größer als 1, um Marker zuverlässig zu erkennen und zu verhindern, dass ein Marker/CT nur auf einem Bild erkannt wird. Dies setzt voraus, dass umfangreiches Bildmaterial vorhanden ist.
4. Wählen Sie die Bildebene aus, auf der die Marker/CTs erkannt werden sollen (falls mehrere Ebenen verwendet werden).
5. Klicken Sie auf die Schaltfläche „Detect markers“ (Markers erkennen), um die Erkennung der Marker/Coded Targes in den Bildern zu starten.
TIPP: Diese Schritte können für alle CodedTargets Produkte (Drohnentargets, kleine Coded Targets, Drehteller oder Coded ScaleBar) angewendet werden.
6. Ändern Sie nach der Erkennung den Typ des Kontrollpunktes in „Ground Control Points“ (Bodenkontrolle oder Bodentest), sofern Sie diese mittels GPS oder Tachymeter eingemessen haben und legen Sie das spezifische Koordinatensystem und die Koordinaten der Bodenkontrollpunkte fest.
7. Importieren Sie nun Ihre Ground Control Points
Eine detaillierte Anleitung hierzu finden Sie hier:
https://rchelp.capturingreality.com/en-US/tools/gcpimport.htm
Verwendung von ScaleBars

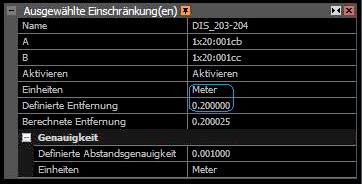

Für eine korrekte Skalierung von Photogrammetriemodellen empfehlen wir die Verwendung von ScaleBars bei der Datenaufnahme. Die in der ScaleBar platzierten Kontrollpunkte stehen in einem festen Abstand von 20cm zueinander.

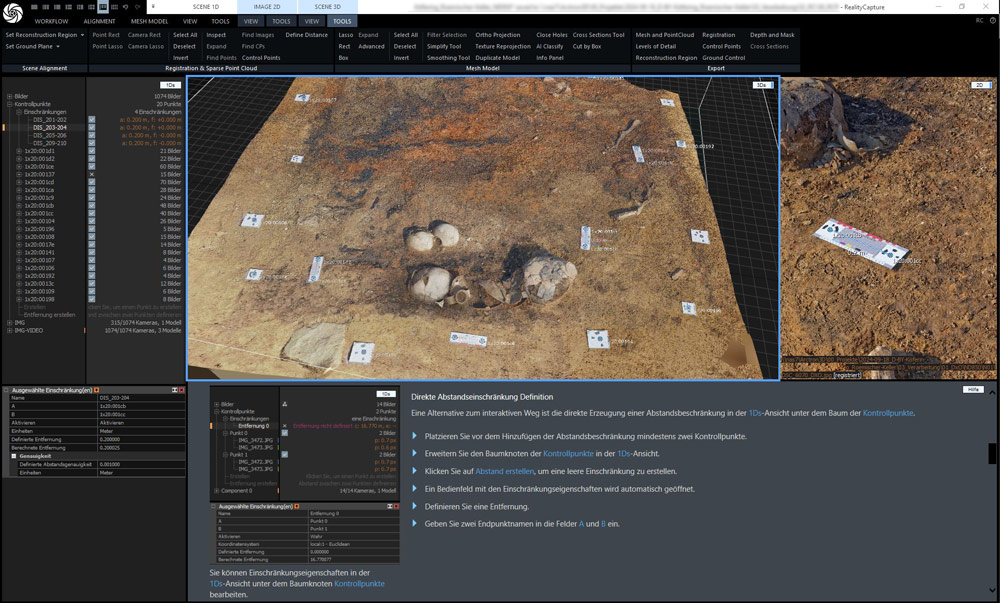

Durch das Hinzufügen von Abstandsbeschränkungen wird in der 1Ds-Ansicht diese Entfernung der Kontrollpunkte definiert und somit im 3D-Modell eine Skalierungsreferenz erstellt.
Preise für Photogrammetrisches Zubehör
Photogrammetrie-Drehteller mit 40cm Ø
manuell, funktioniert nur mit RealityCapture von Epic Games-
Für ein schnelleres und präziseres Alignment sowie einfache Skalierung
-
Funktioniert ausschließlich mit RealityCapture
-
Material: AluDibond semi matt bedruckt
-
Inkl. Mini-Orientierungskegel
-
Durchmesser 40cm
-
Ideal für die Aufnahme von sehr kleinen Objekten bis zu einer Größe von ca. 30cm.
Preise in netto zzgl. MwSt. und Versand.
Coded Targets 10 x 10cm
In- und Outdoor Zielmarker für die Photogrammetrie mit RC-
Jedes Target ein eigenes Motiv
-
Auf AluDibond im Direktdruck (einseitig)
-
Mit UV-Lack matt
-
In Größe 10cm x10cm
-
Ideal für die Aufnahme von Objekten, Innenräumen etc.
Coded Targets 15 x 15cm
In- und Outdoor Zielmarker für die Photogrammetrie mit RC-
Jedes Target ein eigenes Motiv
-
Auf AluDibond im Direktdruck (einseitig)
-
Mit UV-Lack matt
-
In Größe 15cm x15cm
-
Ideal für die Aufnahme von größeren Objekten, Hallen-, Fassaden- und Outdoorvermessungen etc.
Alle Preise netto zzgl. MwST. und zzgl. Verpackung/Versand
Die hier angebotenen CodedTargets funktionieren NUR mit der Software RealityCapture and sind nicht mit anderen Softwareprodukten kompatibel.
Kunststoffhalterung rund für CodedTargets
Flexible Anwendung beim photogrammetrischen Aufmaß-
Kunststoffhalterung für bis zu 4 CodedTargets
-
aus stabilem Kunststoff - CodedTargets separat erhältlich
-
inkl. Wechselplatte für Fotostativ
-
auch als Set verfügbar
-
Aus stabilem Kunststoff zum fixieren von bis zu 4 Coded Targets (für CT-Größe 10x10cm oder 15x15cm - nicht im Preis enthalten) z.B. auf einem Stativ oder freistehend.
-
CT Kunststoffhalterung inkl. Stativ im Mini-Set 114,90 €
1 Stk. CT-Halterung, 1 Stk. Leichtstativ, 10 Stk. CodedTargets 10x10cm
-
CT Kunststoffhalterung inkl. Stativ im Medi-Set 219,90 €
2 Stk. CT-Halterung, 2 Stk. Leichtstative, 20 Stk. CodedTargets 10x10cm
-
CT Kunststoffhalterung inkl. Stativ im Maxi-Set 268,90 €
2 Stk. CT-Halterung, 2 Stk. Leichtstative, 20 Stk. CodedTargets 15x15cm
Alle Preise netto zzgl. MwST. und zzgl. Verpackung/Versand
Die hier angebotenen CodedTargets funktionieren NUR mit der Software RealityCapture and sind nicht mit anderen Softwareprodukten kompatibel.
Coded Scale Bar
In- und Outdoor Markerlineal für die Photogrammetrie mit RC-
Jede Scale Bar hat zwei unterschiedliche Coded Targets/ Ziel-Marker
-
Auf AluDibond im Direktdruck (einseitig)
-
Mit UV-Lack matt
-
In Größe 26cm x8cm (20cm Abstand der Marker-Mittelpunkte)
-
Für die Skalierung bei der Vermessung und Datenprozessierung mit RC
Coded Targets für Drohnenbefliegungen
Outdoor Zielmarker für die Photogrammetrie mit RC-
Jedes Target ein eigenes Motiv
-
Auf AluDibond im Direktdruck (einseitig)
-
Mit UV-Lack matt
-
In Größe 55cm x55cm
-
Ideal für die Drohnenbefliegung
-
Drohne separat erhältlich auf Anfrage
Für Angebote und Rabatt-Aktionen stöbern Sie doch auf unserer Angebots-Seite.
RealityCapture Training
Buchen Sie bei uns Tagesschulungen in Präsenz- und Online Seminaren. Wir bauen auf Ihren individuellen Wissenstand auf – ob für Anfänger oder fortgeschrittene User. Rufen Sie uns an oder stellen eine Anfrage per EMail.
